弱電工程光纖傳輸知識大全

前言：

在弱電行業，光纖的應用涉及到各個領域，光纖傳輸知識是我們必須熟知的內容，今天的文章包含了我們經常用的光纖知識。對于一些新手很有幫助！

正文：

光纖通信的優點

●通信容量大

●中繼距離長

●不受電磁干擾

●資源豐富

●光纖重量輕、體積小

光通信發展簡史

2000多年前，烽火臺——燈光、旗語

1880年，光電話——無線光通信

1970年，光纖通信

●1966年“光纖之父”高錕博士首次提出光纖通信的想法。

●1970年貝爾研究所林嚴雄在室溫下可連續工作的半導體激光器。

●1970年康寧公司的卡普隆(Kapron) 之作出損耗為20dB/km光纖。

●1977年芝加哥第一條45Mb/s的商用線路。

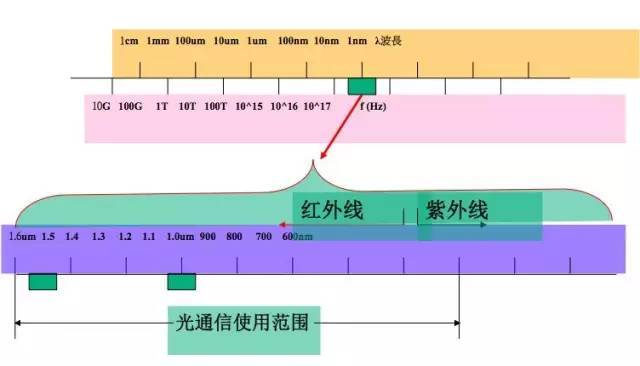

電磁波譜

通信波段劃分及相應傳輸媒介

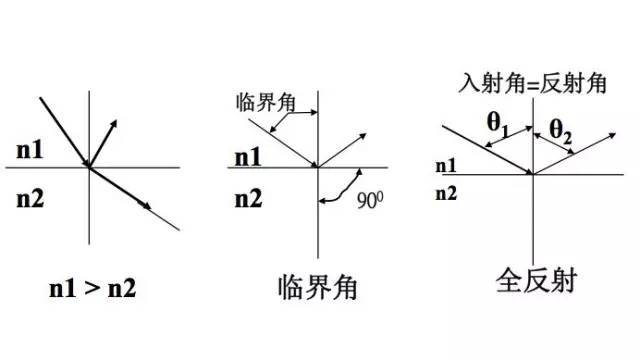

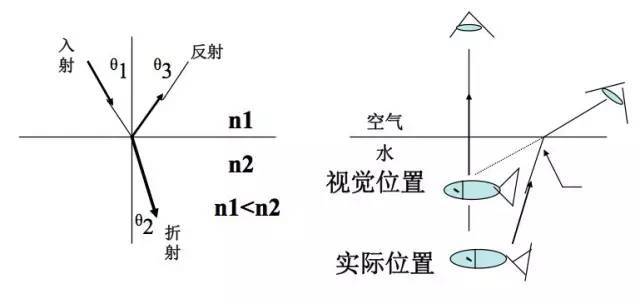

光的折射/反射和全反射

因光在不同物質中的傳播速度是不同的，所以光從一種物質射向另一種物質時，在兩種物質的交界面處會產生折射和反射。而且，折射光的角度會隨入射光的角度變化而變化。當入射光的角度達到或超過某一角度時，折射光會消失，入射光全部被反射回來，這就是光的全反射。不同的物質對相同波長光的折射角度是不同的（即不同的物質有不同的光折射率），相同的物質對不同波長光的折射角度也是不同。光纖通訊就是基于以上原理而形成的。

反射率分布：表征光學材料的一個重要參數是折射率，用N表示，真空中的光速C與材料中光速V之比就是材料的折射率。

N＝C/V

光纖通信用的石英玻璃的折射率約為1.5

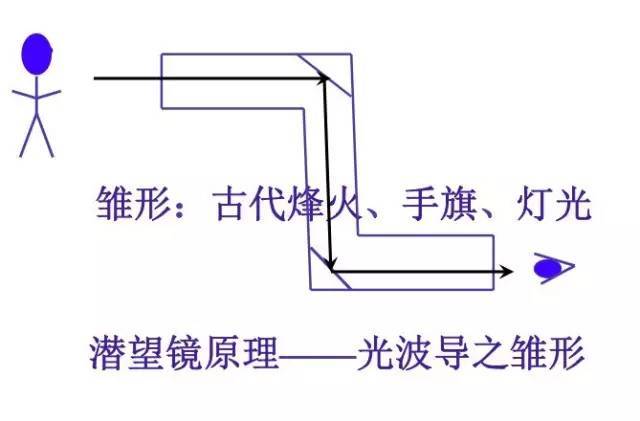

光通信的發展過程

光的基本知識

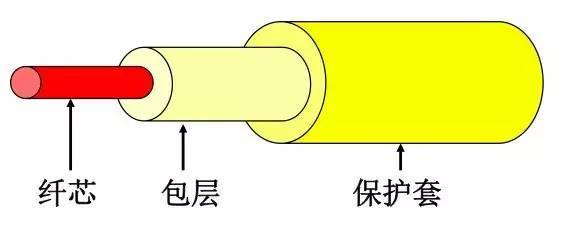

光纖結構

光纖裸纖一般分為三層：

第一層：中心高折射率玻璃芯（芯徑一般為9-10μm,(單模）50或62.5（多模）。

第二層：中間為低折射率硅玻璃包層（直徑一般為125μm）。

第三層：最外是加強用的樹脂涂層。

1)纖芯 core：折射率較高，用來傳送光；

2)包層 coating：折射率較低，與纖芯一起形成全反射條件；

3)保護套 jacket：強度大，能承受較大沖擊，保護光纖。

3mm光纜 ：橘色， MM，多模；黃色，SM，單模

光纖的尺寸

外徑一般為125um(一根頭發平均100um)

內徑：單模9um；多模50/62.5um

數值孔徑

入射到光纖端面的光并不能全部被光纖所傳輸，只是在某個角度范圍內的入射光才可以。這個角度就稱為光纖的數值孔徑。光纖的數值孔徑大些對于光纖的對接是有利的。不同廠家生產的光纖的數值孔徑不同

光纖的種類

按光在光纖中的傳輸模式可分為：

多模（Multi-Mode） (簡稱：MM） ；單模（Single-Mode）(簡稱：SM）

多模光纖：中心玻璃芯較粗（50或62.5μm），可傳多種模式的光。但其模間色散較大，這就限制了傳輸數字信號的頻率，而且隨距離的增加會更加嚴重。例如：600MB/KM的光纖在2KM時則只有300MB的帶寬了。因此，多模光纖傳輸?shù)木嚯x就比較近，一般只有幾公里。

單模光纖：中心玻璃芯較細（芯徑一般為9或10μm），只能傳一種模式的光。實際上是階躍型光纖的種，只是纖芯徑很小，理論上只允許單一傳播途徑的直進光入射至光纖內，并在纖芯內作直線傳播。光纖脈沖幾乎沒有展寬。因此，其模間色散很小，適用于遠程通訊，但其色度色散起主要作用，這樣單模光纖對光源的譜寬和穩定性有較高的要求，即譜寬要窄，穩定性要好。

光纖的分類

按材料分類：

玻璃光纖：纖芯與包層都是玻璃，損耗小，傳輸距離長，成本高；

膠套硅光纖：纖芯是玻璃，包層為塑料，特性同玻璃光纖差不多，成本較低；

塑料光纖：纖芯與包層都是塑料，損耗大，傳輸距離很短，價格很低。多用于家電、音響，以及短距的圖像傳輸。

按最佳傳輸頻率窗口：常規型單模光纖和色散位移型單模光纖。

常規型：光纖生產長家將光纖傳輸頻率最佳化在單一波長的光上，如1300nm。

色散位移型：光纖生產長家將光纖傳輸頻率最佳化在兩個波長的光上，如：1300nm和1550nm。

突變型：光纖中心芯到玻璃包層的折射率是突變的。其成本低，模間色散高。適用于短途低速通訊，如：工控。但單模光纖由于模間色散很小，所以單模光纖都采用突變型。

漸變型光纖：光纖中心芯到玻璃包層的折射率是逐漸變小，可使高模光按正弦形式傳播，這能減少模間色散，提高光纖帶寬，增加傳輸距離，但成本較高，現在的多模光纖多為漸變型光纖。

常用光纖規格

光纖尺寸：

1)單模纖芯直徑：9/125μm，10/125μm　　　

2)包層外徑（2D）＝125μm

3)一次涂敷外徑＝250μm

4)尾纖：300μm

5)多模：50/125μm，歐洲標準；62.5/125μm，美國標準

6)工業，醫療和低速網絡：100/140μm， 200/230μm 　　　　　　　　　

7)塑料：98/1000μm，用于汽車控制

光纖衰減

造成光纖衰減的主要因素有：本征，彎曲，擠壓，雜質，不均勻和對接等。

本征：是光纖的固有損耗，包括：瑞利散射，固有吸收等。

彎曲：光纖彎曲時部分光纖內的光會因散射而損失掉，造成的損耗。

擠壓：光纖受到擠壓時產生微小的彎曲而造成的損耗。

雜質：光纖內雜質吸收和散射在光纖中傳播的光，造成的損失。

不均勻：光纖材料的折射率不均勻造成的損耗。

對接：光纖對接時產生的損耗，如：不同軸（單模光纖同軸度要求小于0.8μm），端面與軸心不垂直，端面不平，對接心徑不匹配和熔接質量差等。

光纜的種類

1)按敷設方式分有：自承重架空光纜，管道光纜，鎧裝地埋光纜和海底光纜。

2)按光纜結構分有：束管式光纜，層絞式光纜，緊抱式光纜，帶式光纜，非金屬光纜和可分支光纜。

3)按用途分有：長途通訊用光纜、短途室外光纜、混合光纜和建筑物內用光纜。

光纜的接續與成端

光纜的接續與成端是光纜線路維護人員必須掌握的基本技能。

光纜的接續技術分類：

1)光纖的接續技術和光纜的接續技術兩部分。
